Actividad de aprendizaje
Código para implementar el algoritmo para calcular la capa de convolución de las RNC
Planteamiento
Para comprender cómo funciona las RCN es esencial operar las diferentes matrices y operaciones que se necesitan para realizar la convolución en las imágenes. Obtener las matrices de la capa de convolución para los siguientes filtros de la letra “X”.
Los filtros son los siguientes:

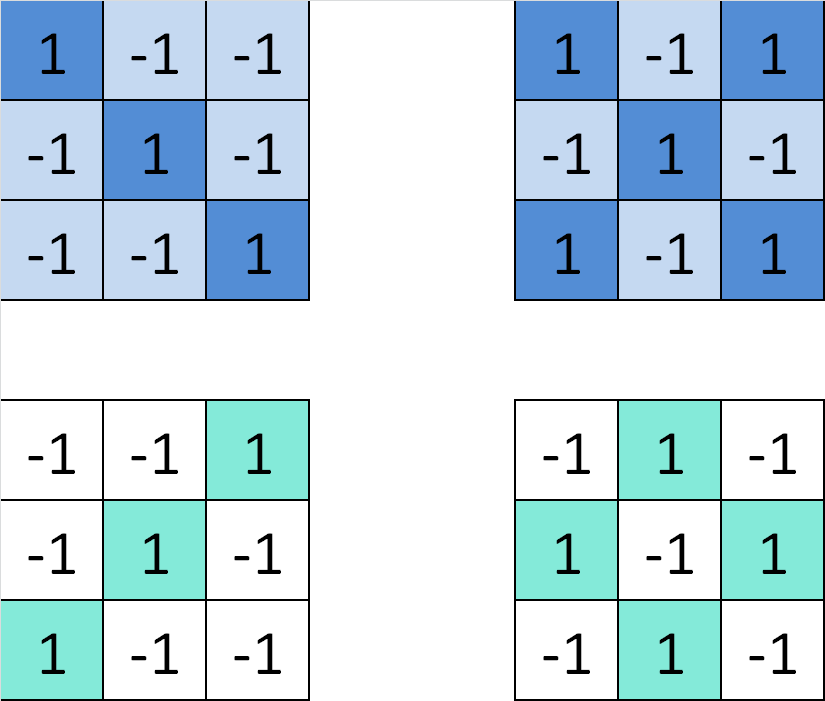

Máscaras para el cálculo de la capa convolucional.
(Para ampliar la imagen haga clic sobre ella)
En la figura se muestran cuatro filtros para aplicarlos a la letra “X” y obtener las matrices resultantes.
Desarrollo
Utilice el código siguiente para realizar la actividad, efectúe los ajustes necesarios para obtener los resultados solicitados:

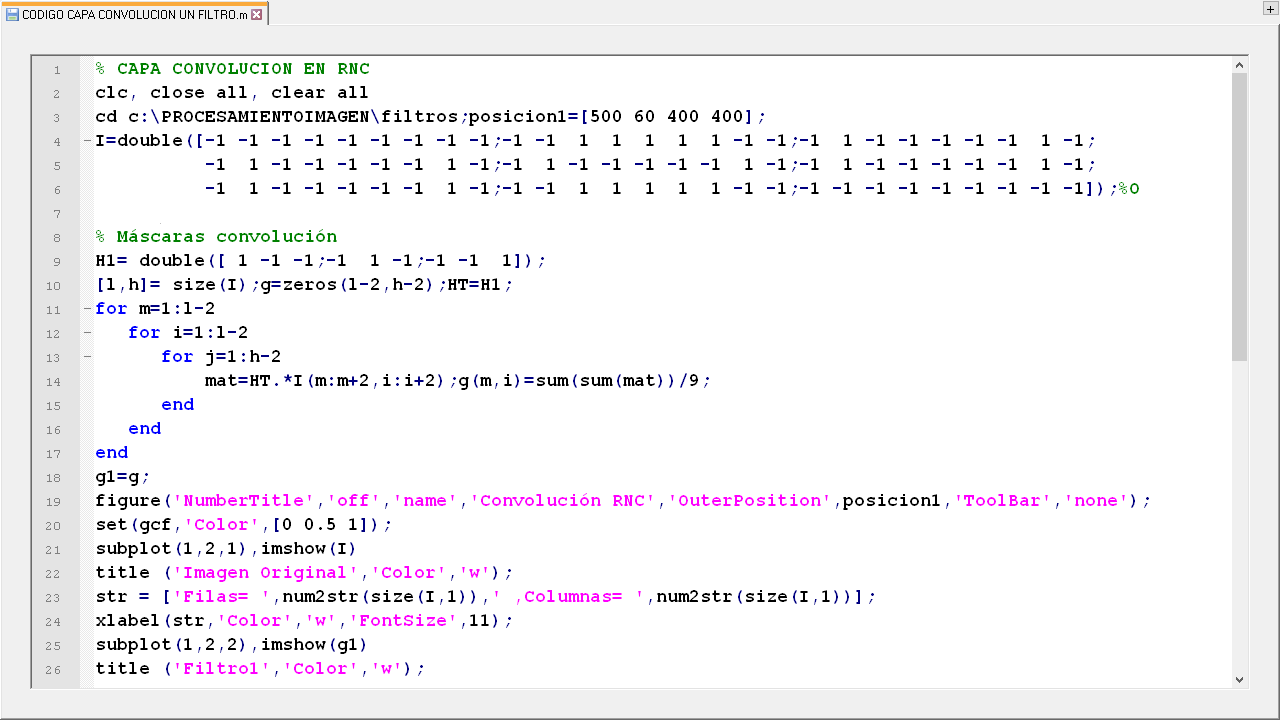

Código para calcular la matriz de la capa de convolución para un filtro.
(Para ampliar la imagen haga clic sobre ella)
En la figura se muestra el código para calcular la matriz de la capa de convolución de un filtro.
Conclusión o retroalimentación
La modificación del código se ajusta a la utilización de los comandos for e if aplicados adecuadamente y que permitan ingresar los filtros solicitados, el código debe permitir generar automáticamente las matrices de los filtros o ingresarlos por el usuario.
