Activar cámara usb o webcam del computador

1. Algoritmo para comprobar si la webcam conectada por usb está funcionando

• Paso 1. Instale la cámara USB al puerto disponible o verifique que los controladores de la cámara Webcam estén activos, solo necesita una cámara.
• Paso 2. Instale la herramienta Matlab, Simulink y “Coputer Vision System Toolbox".
• Paso 3. Ejecute el programa Matlab.
• Paso 4. Reinicie todas la variables y el espacio de trabajo donde se miraran las imágenes adquiridas por la cámara.
• Paso 5. Ajuste el monitor y la cámara como indica el Fabricante de los dispositivos.
• Paso 6. Crear una carpeta en el disco duro del computador en donde se guardaran las imagen y video obtenidos.
• Paso 7. Ejecutar los comandos que el fabricante tiene dispuestos para la operación de la cámara tanto de software como de hardware.
• Paso 8. Verifique la información obtenida y realice los ajustes pertinentes.
• Paso 9. ¿La cámara esta Activa y genera los resultados esperados? No funciona, ejecute el Paso 1y siguientes hasta conseguir que la cámara opere adecuadamente. SI funciona guarde la configuración.

2. Activar cámara usb o webcam del computador

Herramienta imaqtool para activar cámara webcam instalada en el computador

Para el procesamiento de imágenes es necesario utilizar diferentes dispositivos de Hardware para la adquisición de las imágenes y videos, estos deben tener su complemento con herramientas de software que permitan la manipulación de los datos que se han tomado. Matlab posee una interface gráfica llamada imaqtool.

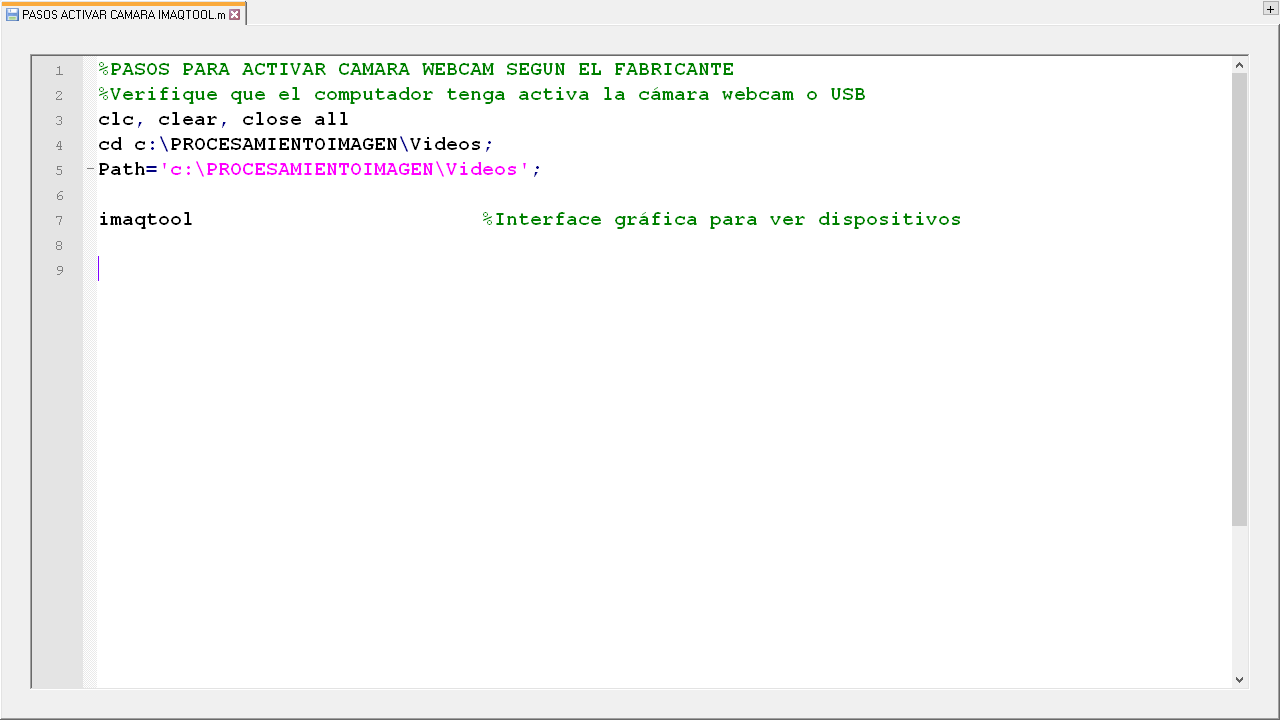

A continuación se despliega el resultado del programa.

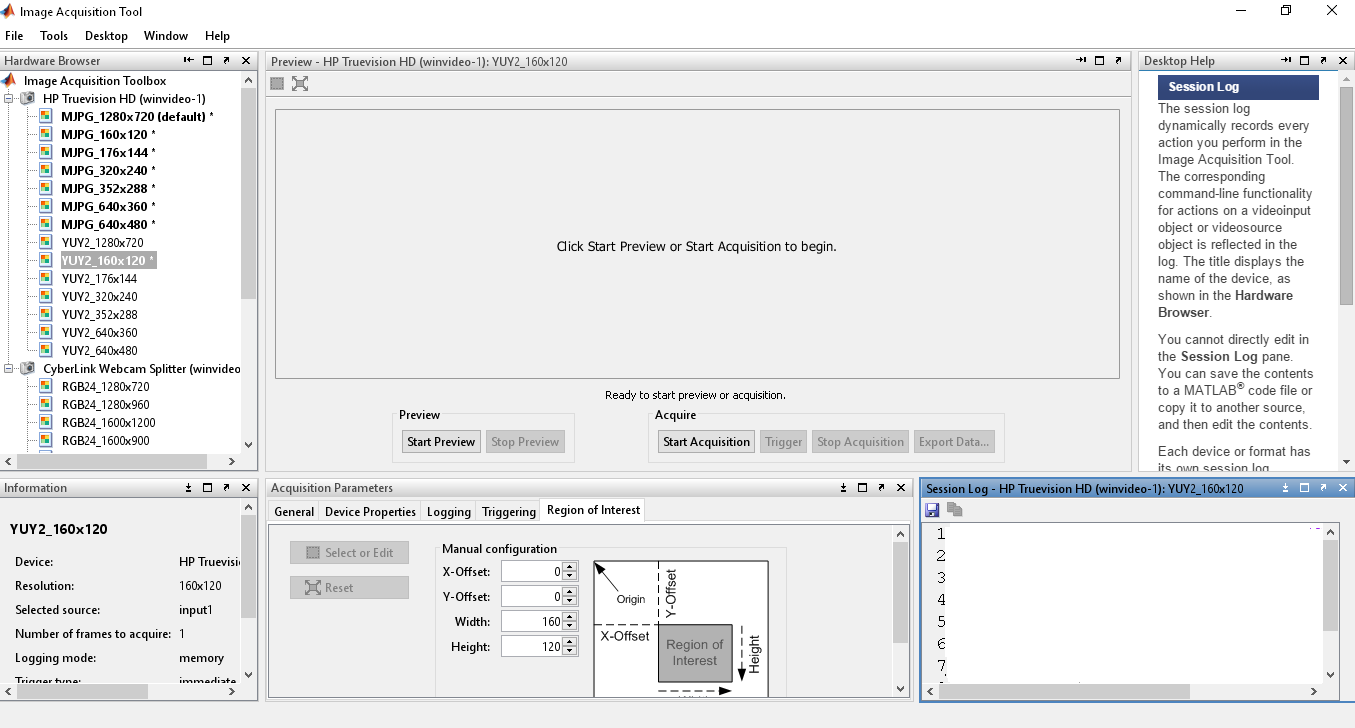

En la figura se muestra un pantallazo de la interface gráfica imaqtool de Matlab, esta posee varias herramientas que le permiten verificar y configurar las cámaras de video que tengan instalado el computador de una forma práctica y visual.

Primeros pasos para utilizar la herramienta de adquisición de imágenes imaqtool

Esta sección describe el paso a paso para usar la herramienta de adquisición de imágenes, con esta puede previsualizar, configurar, adquirir y guardar datos de imágenes. No necesita hacer todos los pasos que se muestran aquí, y puede cambiar el orden de algunos pasos.

Para obtener información sobre las partes de la GUI de escritorio o sobre cómo abrirla, consulte en la página del fabricante Mathworks.

• Paso 0. Ejecute el código verificar funcionamiento cámara usb y webcam.


• Paso 1. Decida con qué dispositivo desea trabajar.

  El navegador de hardware muestra los dispositivos de adquisición de imágenes que tiene su sistema. Si el dispositivo que desea utilizar no está conectado a su sistema, conéctelo y luego seleccione Herramientas> Actualizar hardware de adquisición de imágenes para mostrar el nuevo dispositivo en el navegador de hardware. (Tool>Refresh Imagen Acquisition Hardware).



• Paso 2. Elija el formato para trabajar.

  Los formatos enumerados bajo el nombre del dispositivo son los formatos que admite. Pueden corresponder a las diferentes resoluciones y espacios de color que admite su dispositivo o a diferentes estándares de video o configuraciones de cámara. Esta información proviene del adaptador de su dispositivo. Seleccione el formato que desea usar.



• Paso 3. Vista previa para verificar que el dispositivo esté funcionando y que la imagen sea la esperada.

  Haga clic en el botón vista previa (Start Preview).

  Si es necesario, ajuste físicamente el dispositivo para lograr el área de imagen deseada o use la pestaña Región de interés para definir la región de adquisición. Para esta práctica puede utilizar una caja de luz sencilla para que sus imágenes tengan una buena presentación.



• Paso 4. Seleccione la cantidad de fotogramas que se van a tomar.

  El número de fotogramas que se adquirirán cuando comience la adquisición depende de lo que esté configurado en el campo Fotogramas por disparo (Frames Per Trigger) en la pestaña General (General) y en el campo Número de activadores (Number of Triggers) en la pestaña Activadores (Triggering). Por ejemplo, si configura Frames Per Trigger en 4 y Number of Triggers en 2, la cantidad total de fotogramas adquiridos será 8.

  Si solo desea una instantánea de un fotograma, deje la configuración predeterminada de 1 en ambos campos. Si desea un número específico de fotogramas, use los campos para configurarlo.

  De forma alternativa, puede configurar la herramienta para que adquiera de forma continua y usar los botones de la ventana de vista previa para iniciar y detener manualmente la adquisición. Esto se mencionó en un paso 3.

  Establezca los parámetros generales o específicos del dispositivo que necesita, utilice las pestañas del panel Parámetros de adquisición (Acquisition Parameters) o use la configuración predeterminada.



• Paso 5. Elija dónde se almacenan los datos de adquisición, que puede ser en memoria, disco o en una combinación de los dos.


• Paso 6. En la pestaña Registro (Logging), use el campo Iniciar (Log to) para seleccionar memoria, el disco o ambos. El registro de disco da como resultado un archivo guardado con el comando VideoWriter. Si elige el registro de memoria, puede exportar sus datos después de la adquisición utilizando el botón Exportar datos (Export Data) en la ventana de vista previa (Preview Window).

  Para obtener más información sobre el registro, mire la información que aparece en la ventana de ayuda (Desktop Help).



• Paso 7. Comience la adquisición haciendo clic en el botón Comenzar Adquisición (Start Acquisition).
  • Si configura el Tipo de Disparo (Trigger Type)(en la pestaña Activación (Triggering)) en Inmediato, la herramienta comenzará a registrar inmediatamente los datos.
  • Si configura Tipo de Disparo (Frames Per Trigger) en Manual, haga clic en el botón Disparar (Trigger) cuando desee iniciar el registro de datos.


• Paso 8. Detener la adquisición.
  • Si configura Frames Per Trigger (en la pestaña General) en 1 o en cualquier otro número, su adquisición se detendrá cuando se alcance ese número de fotogramas.
  • Si configura Frames Per Trigger en Infinite, haga clic en el botón Detener adquisición (Stop Acquisition) para detener la adquisición.

  Tenga en cuenta que también puede hacer clic en Detener adquisición para cancelar una adquisición si se especificó el número de fotogramas.



• Paso 9. Opcionalmente puede exportar datos que se guardaron en la memoria.

  Puede exportar los datos adquiridos en la memoria a un archivo MAT, para el espacio de trabajo de MATLAB, el VideoWriter, o las herramientas de la imagen, el archivo de imagen o el reproductor de películas provistos por el software Image Processing Toolbox utilizando el botón Export Data.

  Para obtener más información, consulte la sección «Exportar datos» de la Ayuda de escritorio en la ventana de vista previa en el panel Ayuda de escritorio en la herramienta.



• Paso 10. Opcionalmente puede guardar su (s) configuración (es), usando los menús Archivo> Guardar configuración o Archivo> Exportar configuración de hardware. Para obtener más información sobre estos comandos, consulte la sección «Menús de herramientas de adquisición de imágenes» de la Ayuda en el Explorador de hardware, en el panel Ayuda de escritorio de la herramienta.
