Disposiciones para resistencia sísmica

Asignación de categoría de diseño sísmico

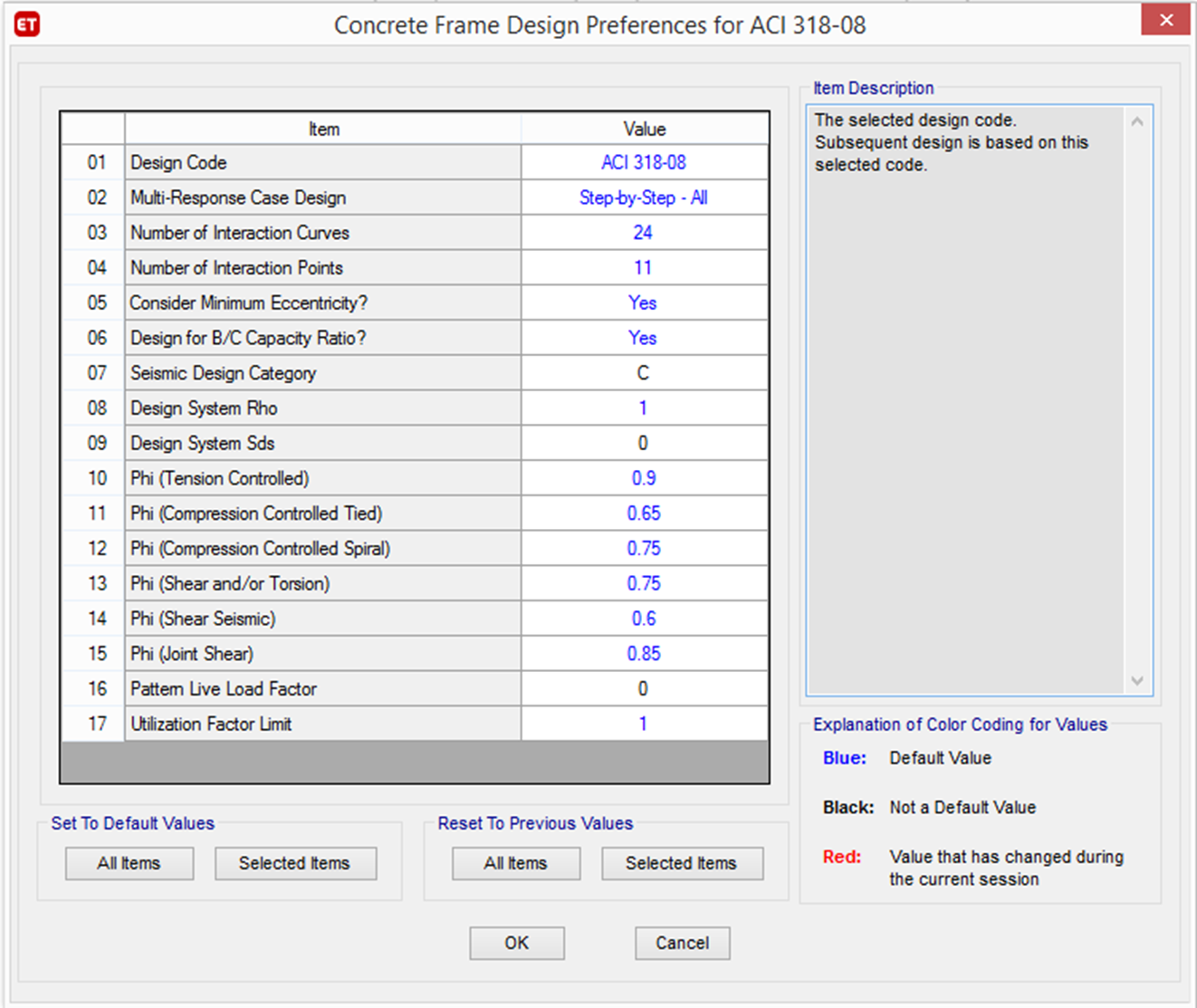

En la figura siguiente se muestra la configuración inicial en el software ETABS donde, se ha seleccionado la categoría sísmica indicada previamente y se ha seleccionado la norma de diseño ACI 318-08.

Fuente: Etabs V18 (2020).

(Para ampliar la imagen haga clic sobre ella)

En la figura se puede observar que se ha impuesto el valor de cero al espectro de aceleraciones horizontales de diseño para un periodo de 0.2s (Design System, SDS), para que no reduzca o amplifique la carga muerta durante la generación de las combinaciones de forma automática por el programa. Además, se ha establecido el factor “Pattern Live Load Factor” igual a cero, aunque, la carga viva actual está colocada sobre un caso de carga viva “Live” que no aplica reducción por este parámetro y, por tanto, no afecta el modelo en realidad. Los factores de reducción de capacidad se han dejado sin modificar como lo establece la normativa ACI 318-08, lo cual corresponde con lo plasmado en la NSR-10. Las combinaciones de carga usadas para el diseño han sido generadas de forma automática por el software ETABS.

Combinaciones básicas de diseño

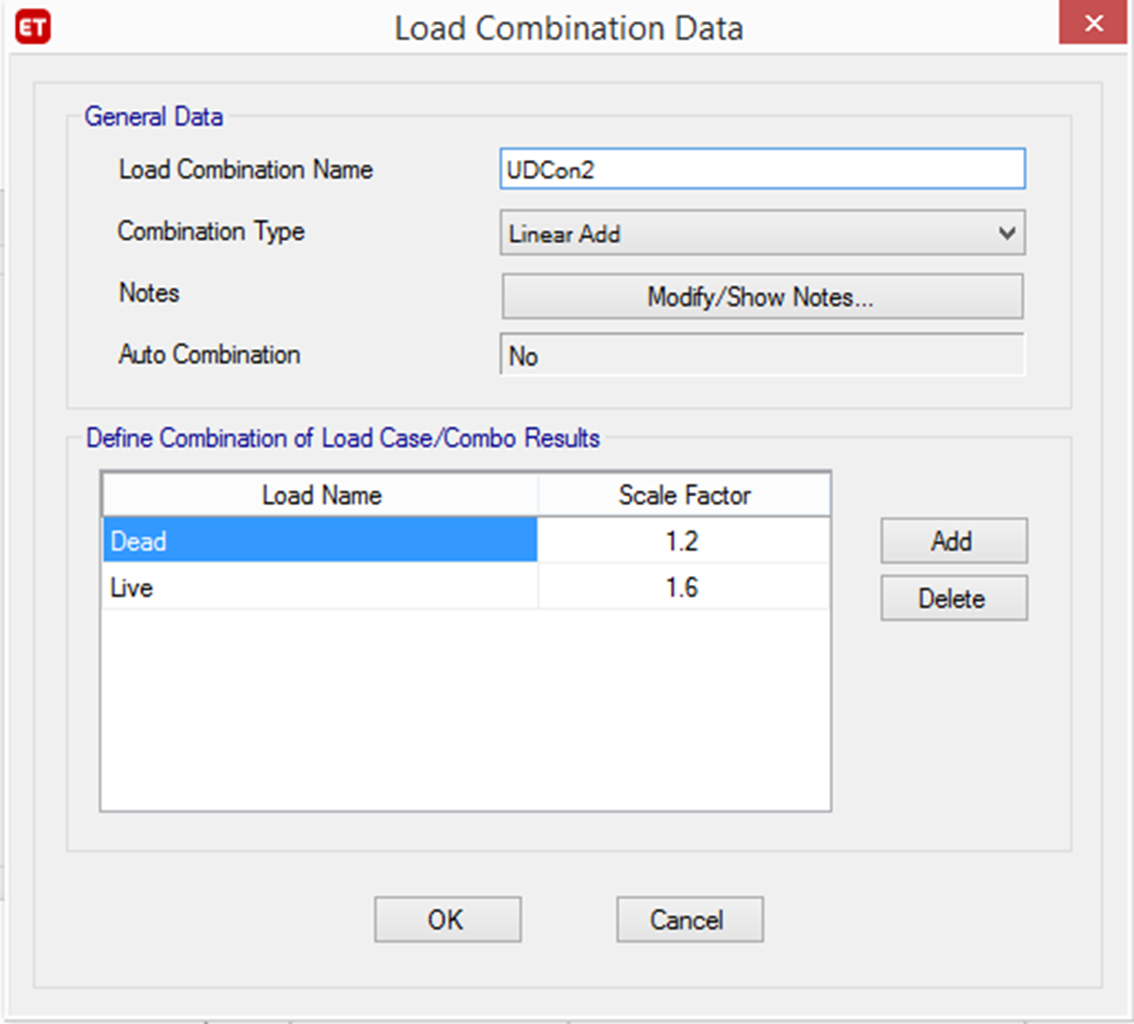

La siguiente figura permite observar algunas de las combinaciones que se generaron tanto para cargas gravitacionales como para carga Sísmica. Obsérvese que el factor que acompaña a la Fuerza Sísmica es de 0.5 o 1/2 lo que corresponde a tener en cuenta el factor de reducción de la fuerza sísmica de acuerdo con la capacidad de energía ajustado que es de R = 2.0, para esta estructura en particular.

Finalmente, respecto a las combinaciones de carga para el diseño, es importante recordar que la NSR-10 (2010), establece que se deben tener en cuenta los efectos direccionales, es decir, se debe considerar la interacción tanto del sismo en la dirección X como la dirección Y, además tener en cuenta los sentidos (positivo o negativo) que generen los mayores requerimientos en los elementos. Sin embargo, no son presentados aquí con la finalidad de visualizar los efectos de los sismos en cada dirección de forma independiente para una mayor comprensión desde la teoría de estructuras. Estos elementos permiten tener el modelo listo para iniciar el proceso de diseño, sin embargo, es necesario verificar los requisitos de rigidez expresados en forma de derivas que se presentan en la siguiente sección.

Recuerde verificar las combinaciones de carga y que el factor que acompaña a la Fuerza Sísmica corresponda al factor de reducción para la edificación a diseñar.
