Verificación de elementos columna y diseño de elementos viga

Un ejemplo de los cálculos que realiza el programa para el caso de los elementos columna se presenta en la siguiente imagen, donde se evidencia que al verificar la relación entre demanda sobre la capacidad (Column P-M-M Interaction Ratios en el software ETABS), en la parte inferior de la columna no se cumple este requisito (símbolo O/S), es decir, la demanda supera la capacidad del elemento, lo cual ocurre para la combinación llamada UDCon4 que corresponde a la suma de los efectos de 1.2 veces la carga muerta más 1 vez la carga viva y 1 vez la fuerza sísmica de diseño en la dirección Y. Lo anterior puede deberse a la distribución del refuerzo que se ha realizado donde, la mayor parte del refuerzo está orientado paralelo al eje X global de la estructura y que a su vez, corresponde al eje fuerte de la sección. Por tanto, se puede adicionar refuerzo en la dirección Y para verificar si se logra llegar a una capacidad adecuada del elemento, en caso contrario, se puede recurrir a incrementar el tamaño de la sección en la dirección del eje global Y.

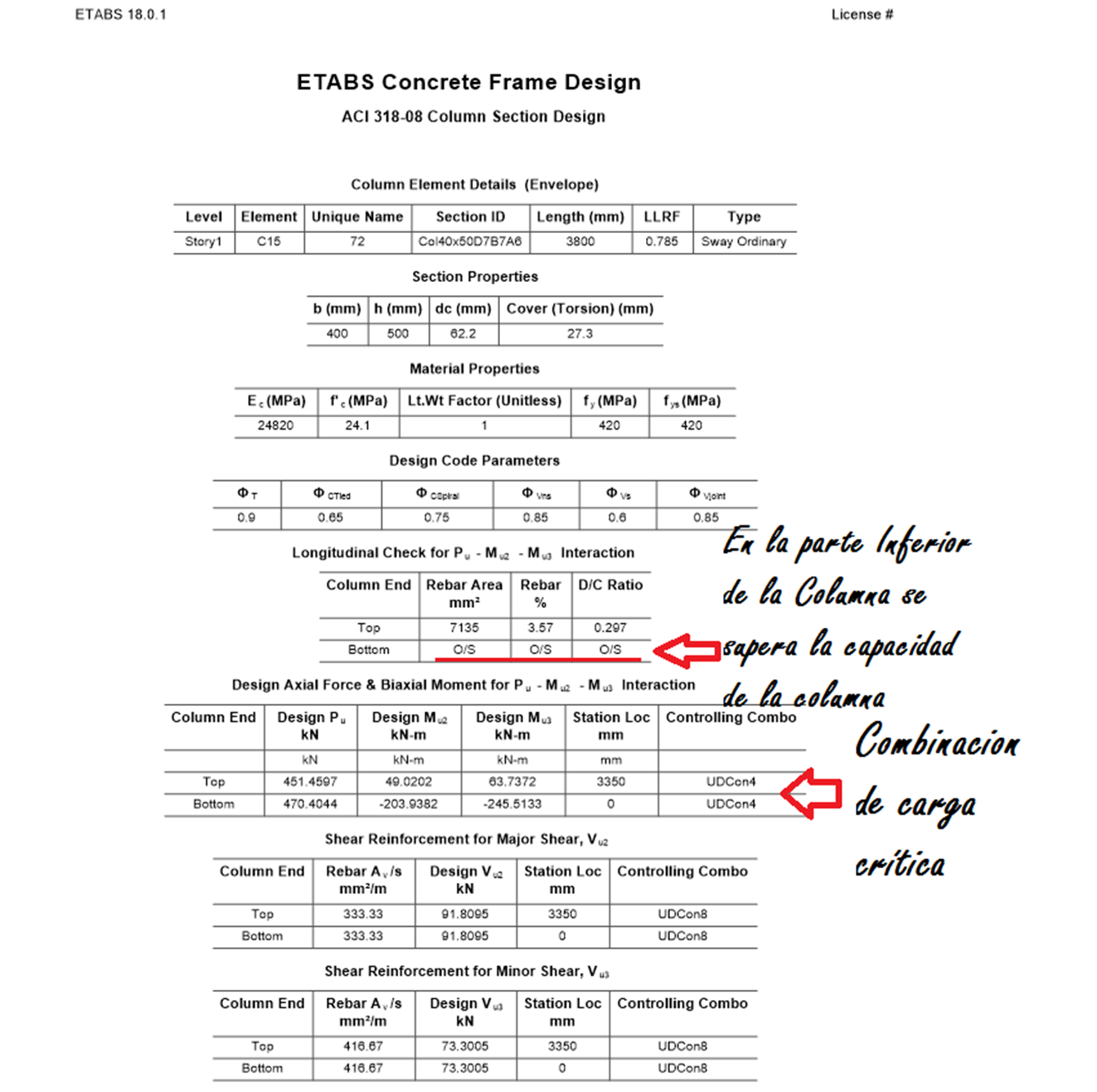

Cálculos presentados por el software para Columna localizada en la intersección de los ejes A y 6.

Cuantías de acero en las vigas

Para el caso de las vigas se ha elegido que el programa diseñe el refuerzo a flexión y a cortante que requieren los elementos. En la figura se presenta el resultado del análisis para las vigas ubicadas en el primer piso de la estructura a manera de ejemplo, donde se pueden observar dos valores de cuantías de acero requeridas a flexión en tres puntos de la viga; en el apoyo derecho, en el apoyo izquierdo y en el centro de la luz. Los valores por encima de la línea representan la cuantía de acero más cercana de la cara superior de la viga y los valores por debajo representan la cuantía de acero más cercana de la cara inferior de la viga. Los elementos en rojo que se presentan son debido a que no cumplen algunos de los requerimientos de diseño, en este caso, no satisface los requerimientos del esfuerzo cortante máximo permitido debido a la fuerza cortante y la torsión en conjunto.

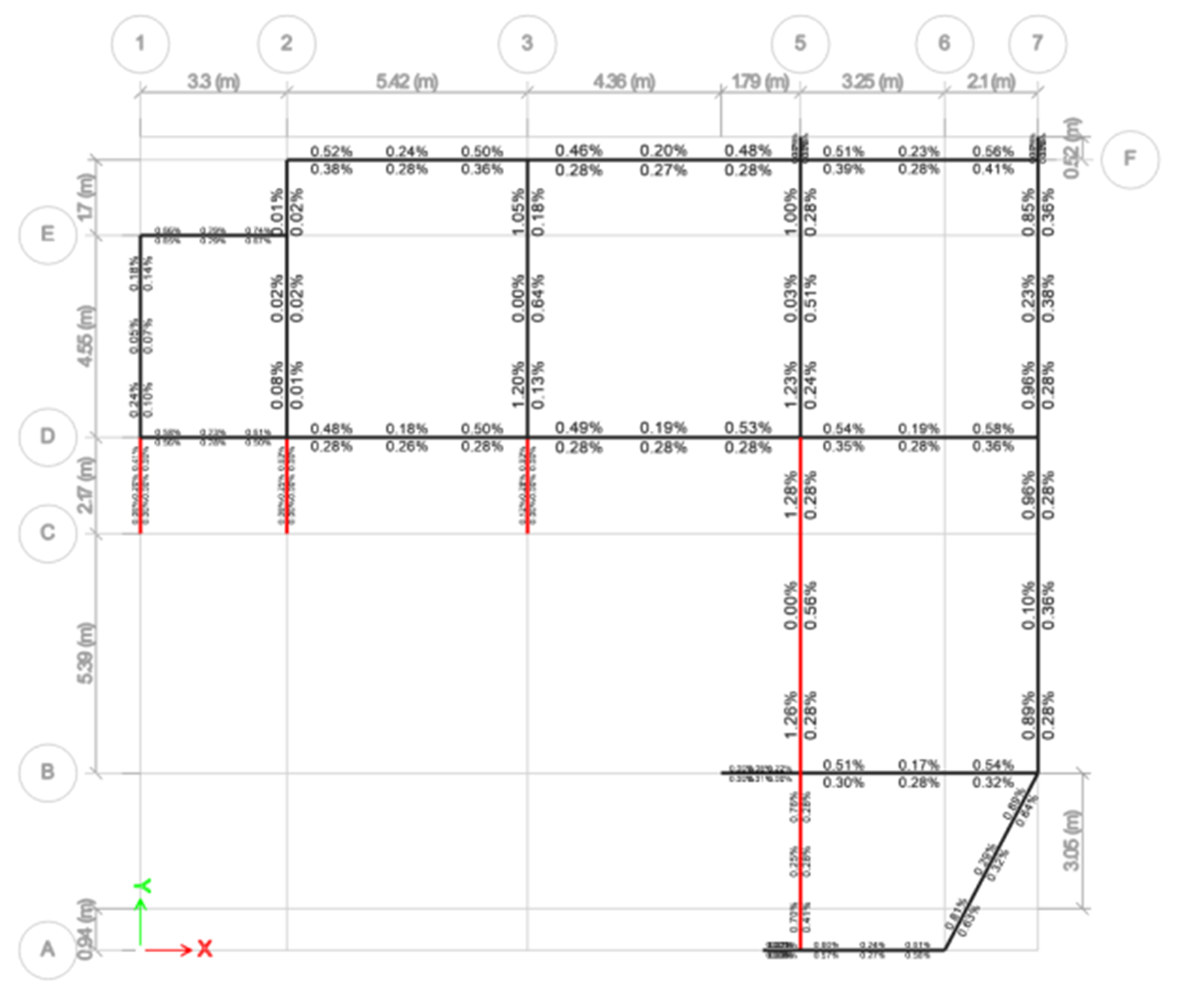

Cuantías de acero a flexión requeridas por las vigas principales de la estructura en el piso 1.
