Ejemplo de esfuerzo normal

En el siguiente ejemplo se calcula el esfuerzo normal en diferentes tramos de un elemento:

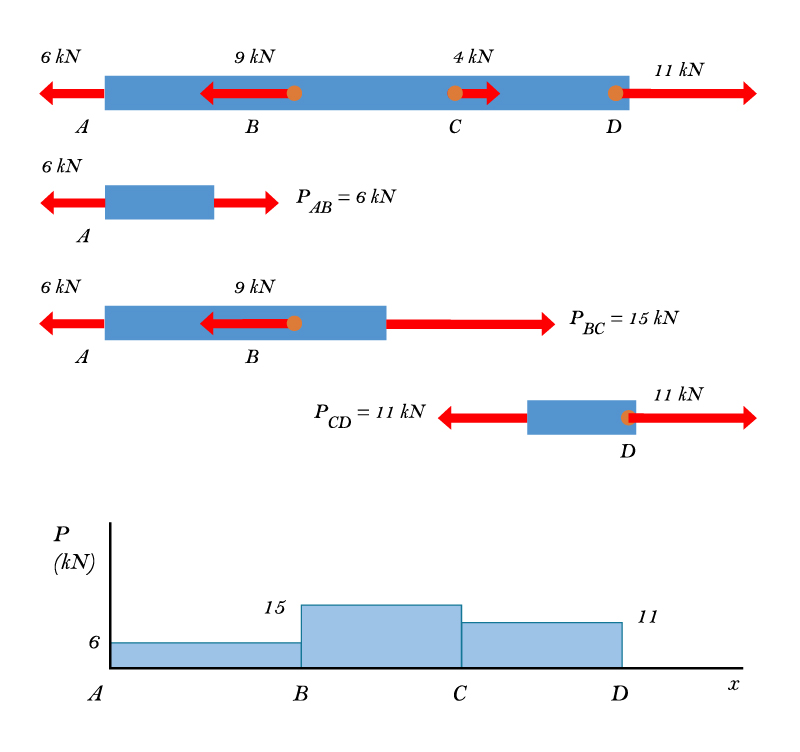

Para la barra que se muestra en la figura, que tiene un ancho constante de 50 mm y un espesor de 10 mm se requiere calcular el esfuerzo normal máximo en la barra.

(Para ampliar la imagen haga clic sobre ella)

La mayor carga se encuentra en la región BC:

{{\sigma }_{BC}}=\frac{{{P}_{BC}}}{A}=\frac{15\left( {{10}^{3}} \right)N}{\left( 0.050~m \right)\left( 0.010~m \right)}=30~MPa
