Elementos de la sección transversal

Teniendo en cuenta que las dimensiones de carril y calzada se determinan en función de la categoría de la carretera, en función de la velocidad de diseño definida para la misma, en las tablas siguientes del manual de diseño geométrico del Instituto Nacional de Vías se pueden seleccionar las dimensiones mínimas para la calzada y para las bermas:

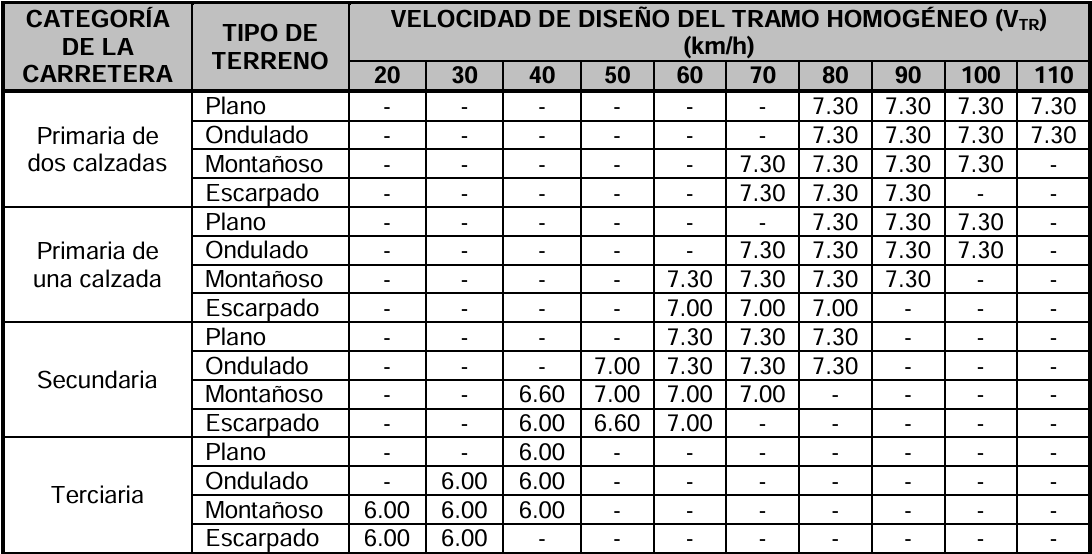

Figura 1. Ancho de calzada para carreteras según clasificación del INVIAS.

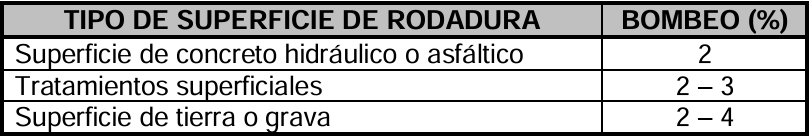

Figura 2. Valores recomendados para el bombeo de la calzada.

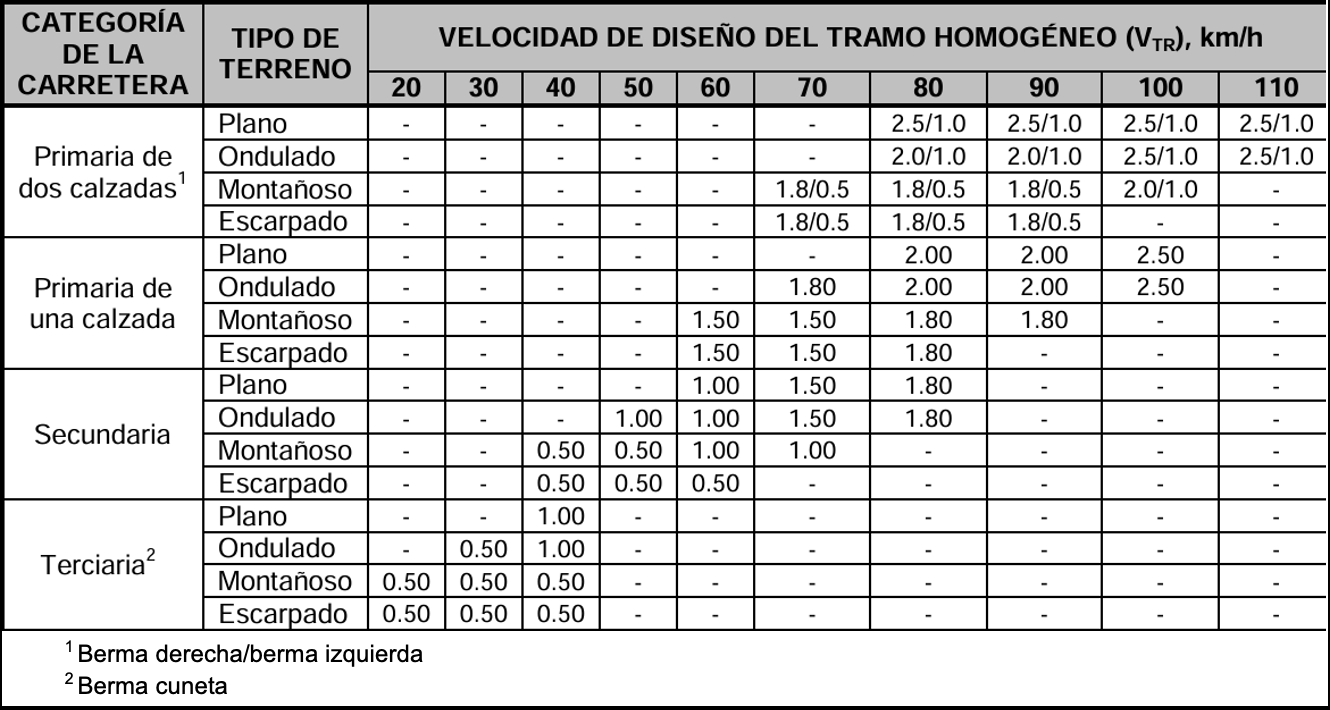

Figura 3. Ancho de berma para carreteras según clasificación del INVIAS.

Así mismo, un análisis cuidadoso realizado con el estudio de hidrología, hidraulica y socavación, nos proporciona el insumo suficiente sobre el dimensionamiento de las obras de drenaje y subdrenaje, como por ejemplo, anchos de cuneta sectorizados, localización de las alcantarillas, localización de los filtros, etc, que requiere la carretera a lo largo de toda su longitud.
