Para el diseño y desarrollo de cualquier proyecto de ingeniería civil es indispensable el conocimiento de todos los elementos teóricos básicos que correspondan a sus instalaciones interiores o exteriores, sin importar el ámbito de la construcción, pues estará bajo la supervisión del profesional en ingeniería civil.

Las mencionadas infraestructuras hacen referencia a los diferentes tipos de instalaciones de los servicios públicos como los son: los hidrosanitarios, la electricidad y el gasoducto, tanto internos como externos de la construcción, donde se deben tener en cuenta las acometidas necesarias para el correcto funcionamiento del proyecto.

Objetivo General

Reconocer e identificar de forma general las diversas convenciones que se utilizan en la conformación de planos, de los diversos componentes, que hacen referencia a instalaciones hidráulicas, sanitarias y de gas en el componente exterior de una construcción; así como en su parte interior se encuentran, los anteriormente nombradas más, los elementos de ventilación, seguridad y equipos electromecánicos, y su aplicación en un programa de diseño como AutoCAD.

Objetivos Específicos

• Desarrollar capacidades para la comprensión de los elementos que conforman un plano de instalaciones, ya sean en exteriores o interiores.

• Conocer y aplicar de manera general las diversas convenciones y representaciones que se utilizan en las representaciones de instalaciones exteriores o interiores en los programas de diseño como AutoCAD.

• Identificar los diferentes elementos que conforman los diversos planos de instalaciones exteriores o interiores (planta, perfil, y detalles de materiales.

Las redes externas de servicios públicos son aquellas que se destinan para el aprovisionamiento de los distintos servicios que se pueden prestar dentro del entorno geográfico del proyecto.

A estos planos de servicios públicos se les conoce como planos records, los cuales siempre deberán ser presentados a los prestadores de servicios públicos para rectificar la disponibilidad de ellos en la zona de influencia del proyecto.

Los servicios que se abarcarán a continuación son los siguientes:

• Acueducto
• Alcantarillado
• Servicios de Gas Natural

Estos planos deben incluir los diseños de redes, los cálculos y la localización en el sistema de coordenadas para posibles ampliaciones. También se deben contemplar las mejoras futuras en las redes de servicios, así como su intervención en caso de grandes proyectos que beneficien una ciudad o municipio determinado. Todo lo anterior se le denomina Catastro de Redes.

Los planos para redes externas de acueducto se componen básicamente de dos tipos de planos: Planos de Diseño Acueducto y Planos de Obra Terminada Acueducto. Para la presentación de estos planos es importante remitirse a la documentación ofrecida por las entidades principales y a las regulaciones de cada ente municipal.

La compilación de normas de diseño se encuentra dada en las normas RAS de la Comisión de Regulación de Agua Potable y Saneamiento Básico y en el caso de ciudades determinadas como Bogotá y Medellín, las cuales tienen sus propias empresas de servicios públicos, como EAAB y EPM, cuentan con reglamentación especial determinada por estas empresas.

Aquellos planos que contengan errores deberán ser corregidos en el original, de ser posible. Los planos deben ser elaborados en medios magnéticos para facilitar su corrección, actualización y edición inmediata.

Material de apoyo

Al igual que en los sistemas de abastecimiento de agua potable, los sistemas de alcantarillado dependen de los diseños de la obra. Para estos planos de redes de también se deben tener en cuenta las normas R.A.S, las cuales lo dividen en dos grandes grupos: Alcantarillado Pluvial y Alcantarillado Sanitario.

De igual forma, estos planos también se componen básicamente de dos tipos: Planos de Diseño Alcantarillado y Planos de Obra Terminada Alcantarillado, los cuales se ven afectados por el entorno geográfico y las condiciones topográficas del proyecto.

La Empresa de Acueducto y Alcantarillado de Bogotá tiene reglamentación adicional para la presentación de planos de redes de alcantarillado así como su formato especial para su presentación.

Al igual que en las redes de acueducto, todos los planos que contengan errores deberán ser corregidos en el original. Del mismo modo, los planos deben ser elaborados en medios magnéticos para facilitar su corrección, actualización y edición inmediata.

Material de apoyo

En los proyectos de instalación de redes de gas natural es de vital importancia la creación de sus diseños, además de la correcta ubicación de las redes para el cumplimiento de los parámetros de seguridad como lo son las válvulas y las estaciones reguladoras de la red de distribución.

Las redes de gas se dividen en dos tipos:

• Redes primarias.
• Redes secundarias, las cuales se dividen en anillos y troncales.

Dentro de los factores que influyen en el diseño se encuentra la información topográfica del terreno, la población, el área de servicio, entre otras. De igual manera, existen guías ambientales sobre la presentación del plano y una normatividad respecto a las instalaciones de gas exteriores a tener en cuenta las cuales son:

• Norma Técnica Colombiana NTC 3728.
• NT 030.COL Parte 0 y Parte 1.

Material de apoyo

Este tipo de plano también son llamados planos de índole mecánica debido a que su naturaleza es mostrar toda la distribución de las redes interiores de los servicios públicos: Acueducto, Alcantarillado y Gas Natural, los cuales están sujetos a los planos arquitectónicos y estructurales que tiene el proyecto.

A la hora de realizar estos planos, se debe tener en cuenta de que existen elementos que ya se encuentran normalizados y estandarizados para su representación. Una vez que se han compilado los elementos necesarios, para su representación y análisis del sistema, se procede a la realización del plano, el cual debe estar en isometría. Estos se realizan teniendo en cuenta la escala para su representación que pocas veces supera la 1:250.

Material de apoyo

Los planos de los sistemas de abastecimiento de agua potable interior deben estar presentados de una manera isométrica y tener los siguientes aspectos básicos:

• Nombre y firma del representante legal de la empresa constructora
• Nombre del proyecto
• Contenido, escala, fecha y número de plano
• Descripción de las convenciones utilizadas
• Detalles constructivos de los diferentes elementos a utilizar como lo son accesorios, válvulas, entre otros.

Una vez realizado el análisis de las necesidades en materia de servicios públicos del proyecto a construir, se debe proceder a realizar el análisis de las condiciones generales de diseño para un sistema de acueducto, tal como se indica en la Norma NS-128 de la EAAB de la Red Doméstica de Acueducto.

Material de apoyo

En este tipo de representación sucede lo mismo que con los planos exteriores, pues en estos también se deben tener en cuenta los detalles y la diferenciación entre los sistemas de alcantarillado pluvial y sanitario, exceptuando puntualmente que aquí se debe realizar un plano isométrico para la completa visualización del proyecto.

En la presentación de los planos se deben tener en cuenta los siguientes elementos:

• Nombre y firma del representante legal de la empresa constructora.
• Nombre del proyecto.
• Contenido, escala, fecha y número de plano.
• Descripción de las convenciones utilizadas.
• Plano con los diferentes detalles constructivos así como los diferentes accesorios utilizados: accesorios, válvulas, entre otros.

Al igual que sucede con los planos de acueducto, una vez realizado el análisis de las necesidades en materia de servicios públicos del proyecto a construir se debe proceder a realizar el análisis de las condiciones generales de diseño para un Sistema de Alcantarillado como se indica en la Norma NS-128 de la EAAB.

Material de apoyo

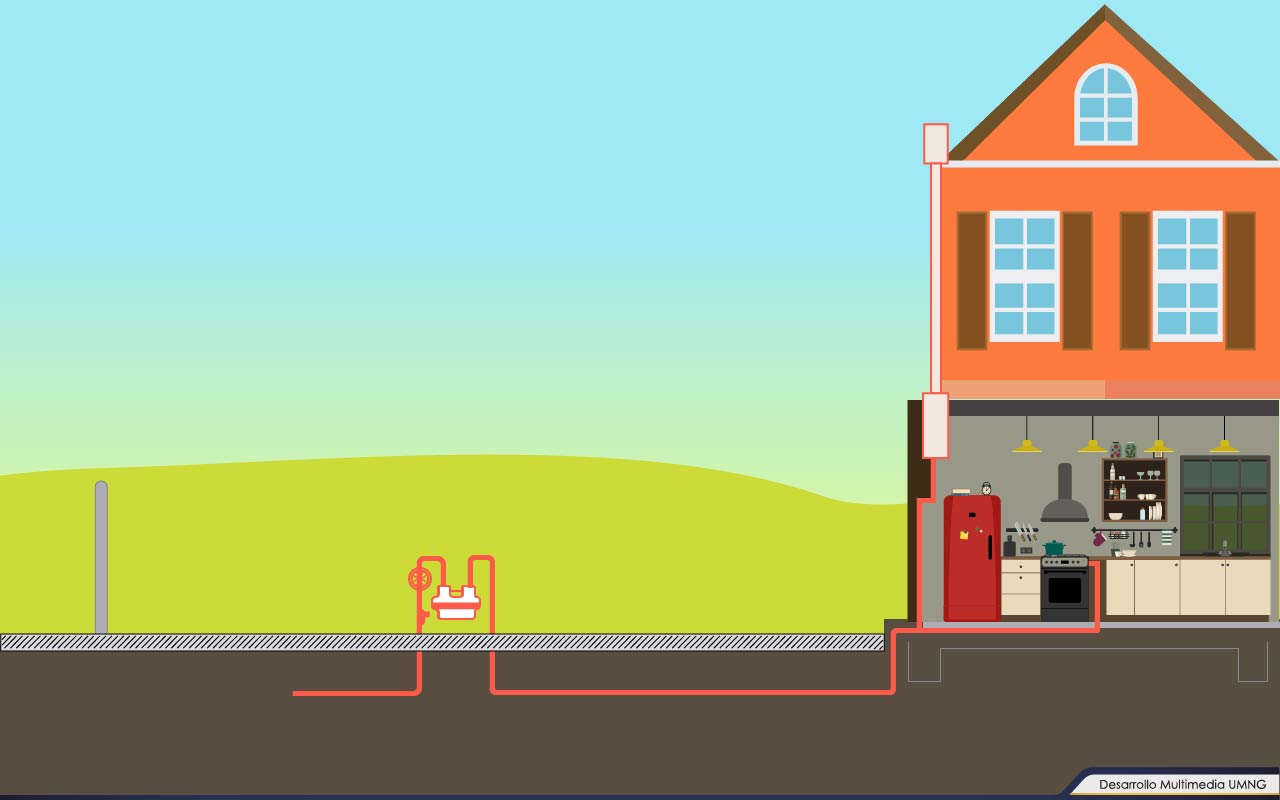

Para las instalaciones Internas de las redes de gas se debe tener en cuenta determinadas recomendaciones y parámetros de diseño y seguridad para su distribución interna.

En Colombia la instalaciones de red de gas interior deben cumplir con la Norma Técnica NTC 2505.

Para las redes de gas existe una simbología creada y concebida con el fin de facilitar el diseño y la composición de los planos de redes de gas domésticas. Además de ello, el plano también debe tener vista isométrica para su evaluación y adjunto los demás planos que son de rigor, como la planta de ubicación.

Material de apoyo

A la hora de realizar planos de un determinado proyecto siempre se deben tener en cuenta los planos de los servicios públicos, los cuales se presentan como planos de redes exteriores y planos de redes interiores.

Los servicios públicos que se trataron, se clasificaron de la siguiente manera:

• Hidrosanitarios, donde se incluye: Acueducto y Alcantarillado.
• Redes de Gas

En el recorrido de la temática se presenta la normativa legal que existe en Colombia referente al diseño de estos sistemas así como los requerimientos en los planos que se dan para la Empresa de Acueducto y Alcantarillado de Bogotá y normativa técnica, como caso de ejemplo.

A continuación, se presenta un ejemplo sencillo para realizar un plano isométrico en AutoCAD, el cual permite una vista en perspectiva del sistema.
